Шаровые краны в далеком прошлом зарекомендовали себя как надежная запорная арматура. В последнее же время, благодаря применению сервоприводов и других видов дистанционных приводов, функциональность этих устройств была существенно расширена. К примеру, трехходовой кран с сервоприводом отыскал широкое использование в самых различных системах автоматического управления потоками жидкости и газа.

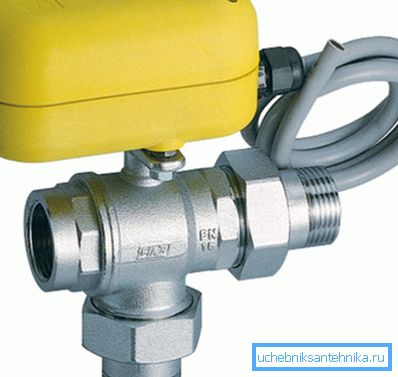

Трехходовой шаровый кран с электроприводов

В данной статье мы детально рассмотрим, что являются данные устройства и для каких целей они используются.

Особенности кранов с приводом

Неспециализированные сведения

Итак, как уже было сказано выше, шаровые краны относятся к запорной арматуре. В отличие от других типов вентилей они предназначены только для полного перекрытия потоков жидкостей либо газов (читайте кроме этого статью «Шаровой компрессионный кран – изюминки и назначение»).

Шаровыми эти устройства именуют вследствие того что их запорный механизм имеет форму шара, через который проходит отверстие. При повороте шара на 90 градусов, т.е. размещении его перпендикулярно оси трубопровода, происходит перекрытие потока.

Герметизацию устройства снабжают два кольца, выполненные из мягкого материала, каковые хорошо прилегают к запорному шару. Благодаря простоте механизма, эти изделия отличаются надежностью и долговечностью.

Использование же приводов разрешило автоматизировать работу устройств либо обеспечить управление ими дистанционно, к примеру, шаровой кран с пневмоприводом используется в промышленных трубопроводах с целью управления потоками жидкостей и газов на опасных производствах. Кроме этого он употребляется там, где не рекомендуется использование электрических двигателей.

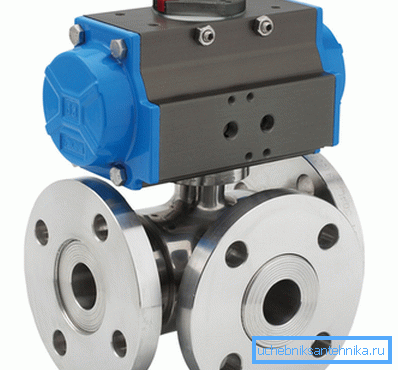

Шаровый трехходовой кран с пневмоприводом

направляться подчернуть, что пневмогидропривод шарового крана снабжает громадной крутящий момент при маленьких габаритах самого привода, чем и заслужил популярность на производстве. Но, в бытовых целях эти устройства не используются.

Но запорная шаровая арматура с сервоприводом отыскала широкое использование в системах защиты жилья от затопления. Помимо этого, она употребляется в системах кондиционирования, где в зависимости от температуры, машинально перекрывает либо открывает поток охлаждающей жидкости.

Обратите внимание! В продаже существуют вентили с сервоприводами, вычисленными на различное напряжение – от 12 до 220 В. На данный параметр нужно обращать внимание при покупке изделия.

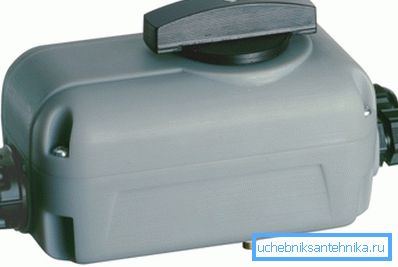

Сервопривод для шаровой запорной арматуры

Устройство сервоприводов

Сервоуправление состоит всего из двух элементов:

  • Электродвигателя;
  • Шестеренчатого редуктора, который поворотом на 90 градусов открывает и закрывает подачу воды.

Привод шарового крана открывает и закрывает его при трансформации направления вращения электромотора. Так, устройство сервопривода достаточно простое.

Совет! Сделать электропривод для шарового вентиля возможно самостоятельно. Для этих целей подойдет мотор от заднего стеклоочистителя ВАЗ-2109, который делает оборот только на 100 градусов (с учетом люфта рычагов получается именно 90 градусов).

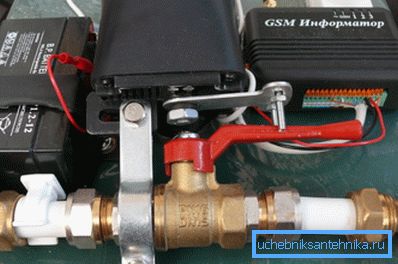

Сделанный привод на шаровый кран своими руками

В большинстве случаев, электромотор находится в герметичном корпусе, отделенном от самого вентиля рядом уплотнителей. Исходя из этого прибор есть надёжным.

На корпусе механизма имеется кнопка либо рычаг, который разрешает руководить краном своими руками, к примеру, в случае если отключено электричество. Помимо этого, электрические приводы владеют внутренним вспомогательным микровыключателем, который разрешает руководить работой насоса, бойлера либо другого оборудования, связанного с водоснабжением.

В настоящее время на рынке имеется широкий ассортимент разглядываемых изделий, как от зарубежных, так и отечественных производителей. Причем, последние не уступают качеством, но наряду с этим, цена на них ниже.

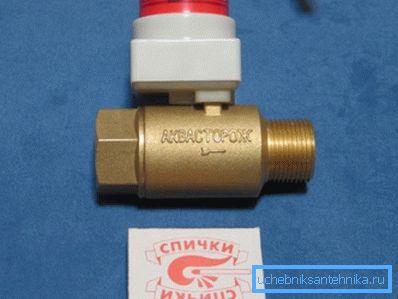

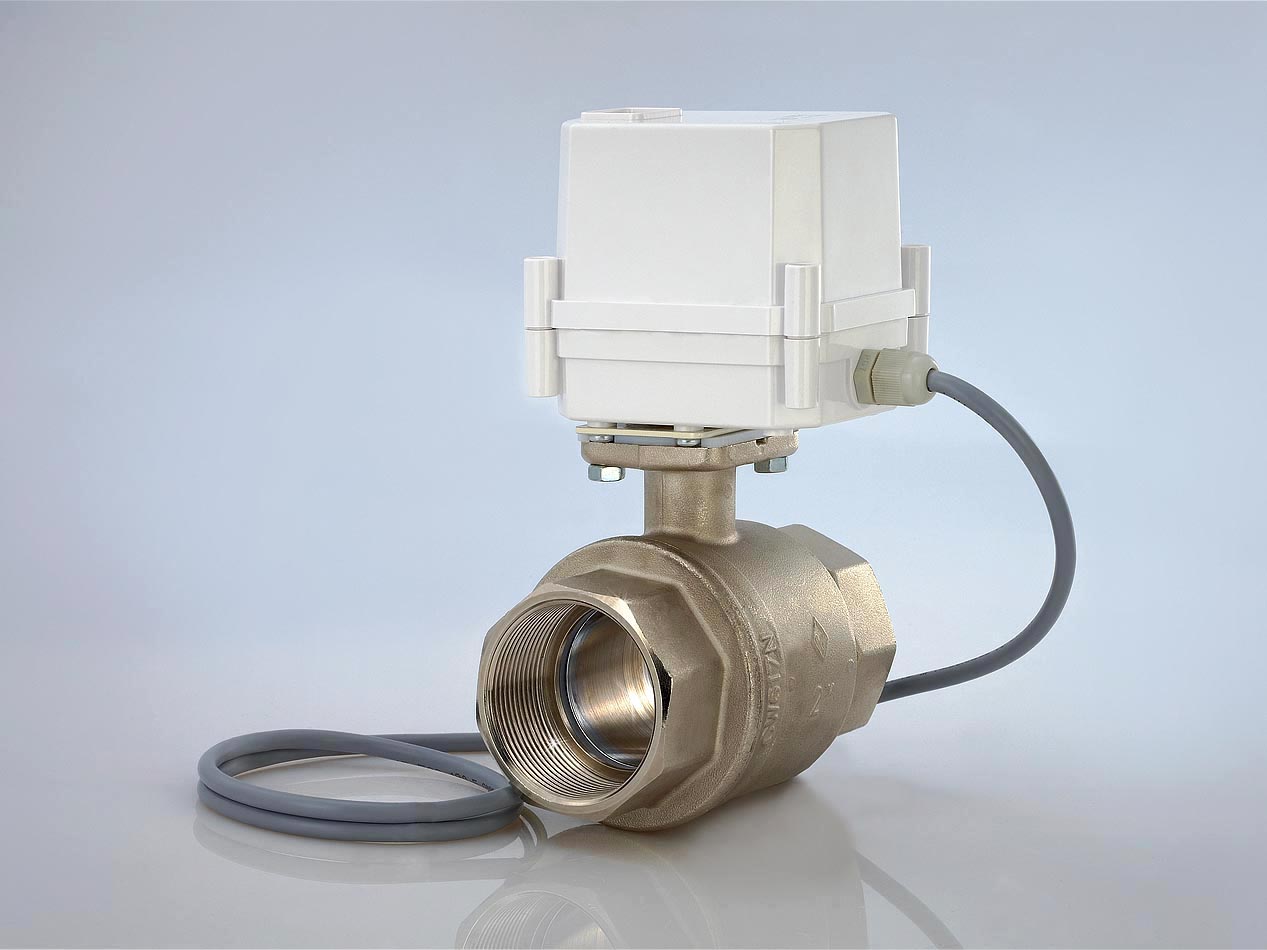

Кран с электроприводом от отечественного производителя

Использование

Прежде всего нужно заявить, что электропривод только меняет положение запорного механизма. Управление же данным устройством реализовывают термостаты, термостатические таймеры либо другие устройства, каковые отправляют электрический ток на электромотор механизма.

Как пример рассмотрим работу данного устройства в системе защиты от затопления, которая может использоваться как для водоснабжения, так и отопления.

Итак, кроме запорной арматуры, она в себя включает:

  • Датчики протечки.
  • Контроллер.
На фото - элементы системы защиты от затопления

Работает подобная система следующим образом:

  • Датчики находятся в местах, где имеется громаднейшая возможность скопления воды в случае затопления. Принцип работы данного устройства основан на том, что вода замыкает два контакта, в следствии чего отправляется импульс на контроллер.
  • Контроллер по окончании получения сигнала с датчика отправляет электрический ток на электромотор.
  • Электрический привод со своей стороны перекрывает вентиль и тем самым блокирует водоснабжение. Включить подачу воды затем возможно самостоятельно, надавив кнопку на корпусе привода.

По данному принципу работают и другие системы с применением запорной арматуры с приводом.

Обратите внимание! Кран с приводом в системах защиты от затопления, устанавливается по окончании запорной арматуры, перекрывающей воду на входе в дом либо квартиру. Применять устройство вместо механических вентилей не разрещаеться.

Вот, пожалуй, и все основные изюминки запорной арматуры с приводом.

Вывод

Приводы для шаровых кранов разрешают не только руководить ими дистанционно, но и применять их в системах автоматического управления потоками. В частности, громадной популярностью в последнее время пользуются системы защиты жилья от затопления. Исходя из этого их возможно назвать перспективным изобретением (см.кроме этого статью «Радиаторный кран – все, что необходимо знать о данной запорной и регулировочной арматуре»).

Из видео в данной статье возможно взять дополнительную некоторые сведенья по обозначенной теме.
